大家在绘制CAD时，总是需要标注一些坐标，虽然插件标注很方便，但是，大家有时并不想安装 。那么不借助任何插件 ， 用CAD自带“块属性”也是可以自动标注坐标的 。
1. 首先确保所需标注的图形符合比例 ， 且图形所在位置距坐标原点距离为该点坐标值 。

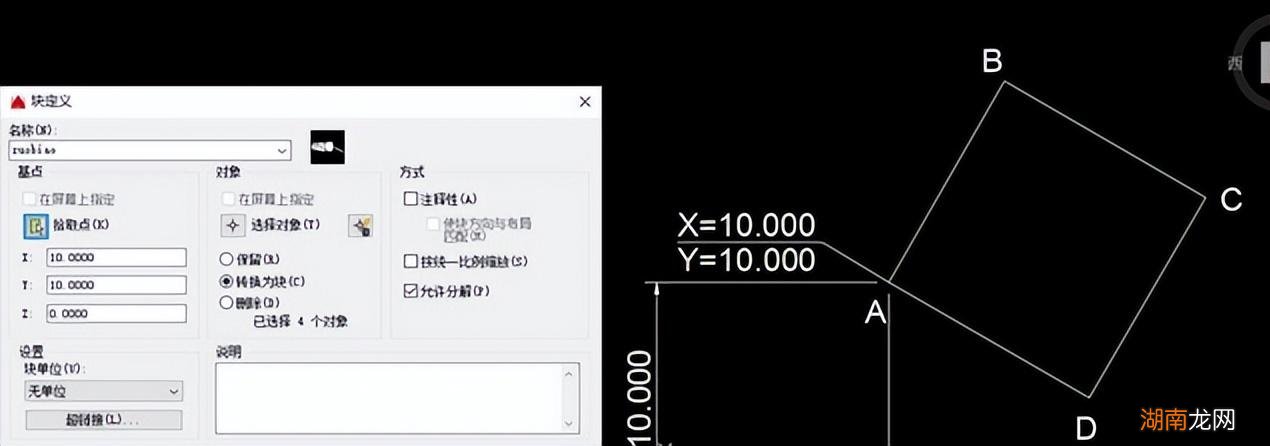

2. 选中A点坐标标注，选择“绘图-块-创建”弹出块定义对话框，填写名称和拾取基点坐标（及A点位置） ， 勾选左下角“在快编辑器中打开”，单击“确定” 。

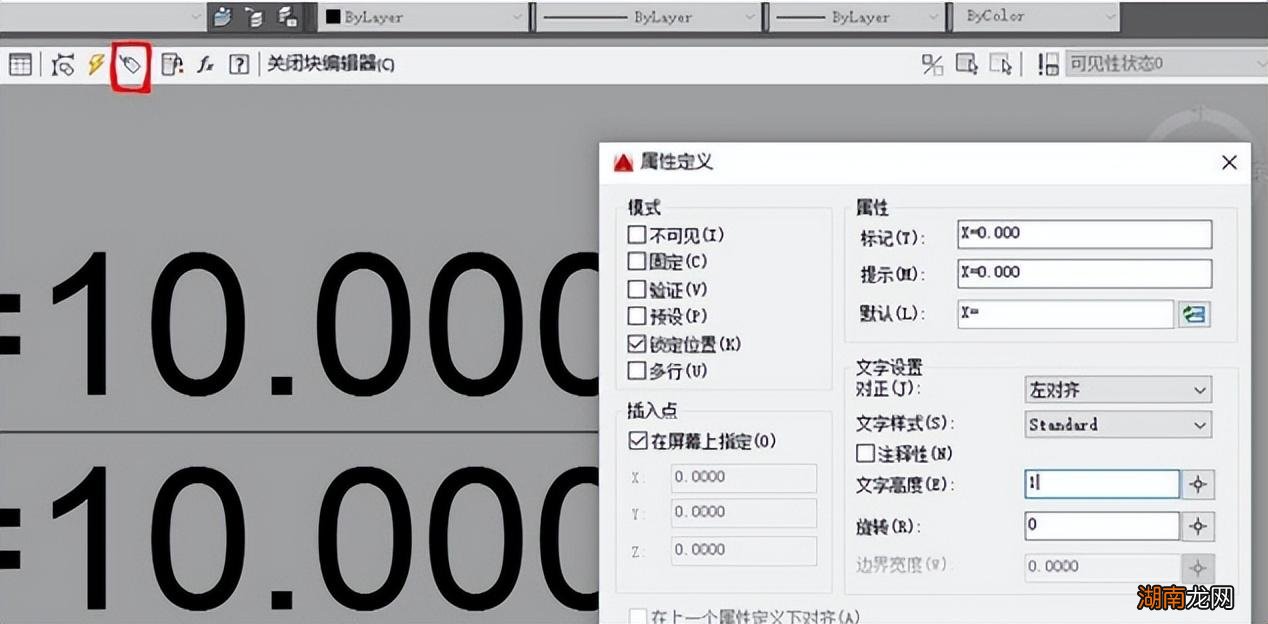

3. 点击块属性定义（红色框选位置）弹出属性定义对话框，点击“属性-默认文本框”键入”X=“，再点击文本框后按钮弹出字段对话框，一次选择字段名称为“块占位符”，块参照特性为“位置”，格式为“小数”，仅勾选X坐标值，单击确定 。键入合适文字高度，单击确定插入覆盖原“X=10.000”坐标 。
4. 同理添加Y坐标属性 。删除原X=10.000和Y=10.000 。
5. 对坐标斜线引线添加极轴参数，再添加“拉伸动作”（具体参数如图） 。单击关闭快编辑器，点击“保存” 。
6. 选择“插入-块”即可插入坐标 ， 单击节点可移动坐标位置 。
那我们不论在标注什么，有时会出现标注文字和线条重叠
导致图纸打印后看不清尺寸数值
关于这个问题，我们可以通过给标注文字加遮罩来实现 标注数值不被遮挡 的效果、设置方法也非常简单、只需要修改一下标注样式即可
操作步骤：

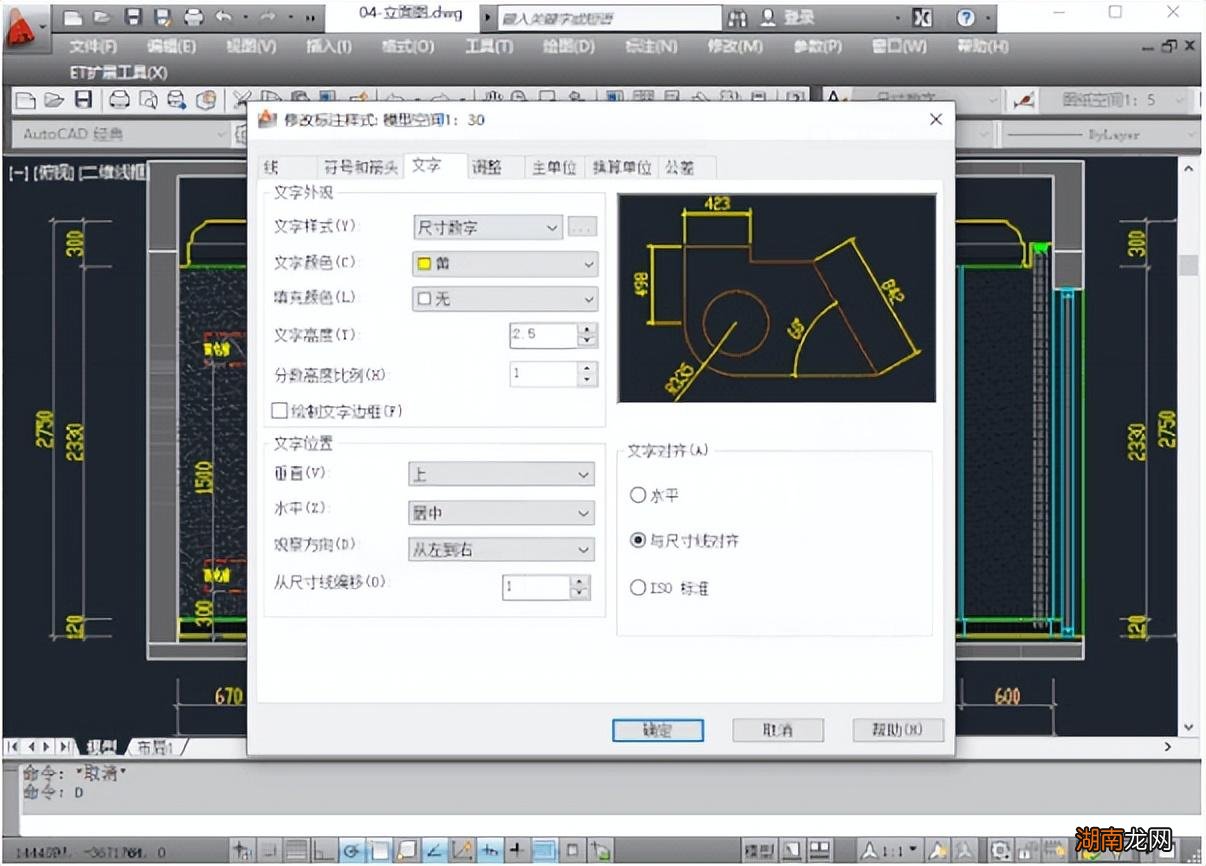

在CAD中输入“D”标注样式命令、选择要添加遮罩的标注样式、点击修改后将文字选项中的填充颜色改为“背景”即可、如下图动画所示：
以下为标注样式修改后的打印预览效果、如下图所示：
▲ 此设置适合大空间标注、小空间容易将线条全部遮挡

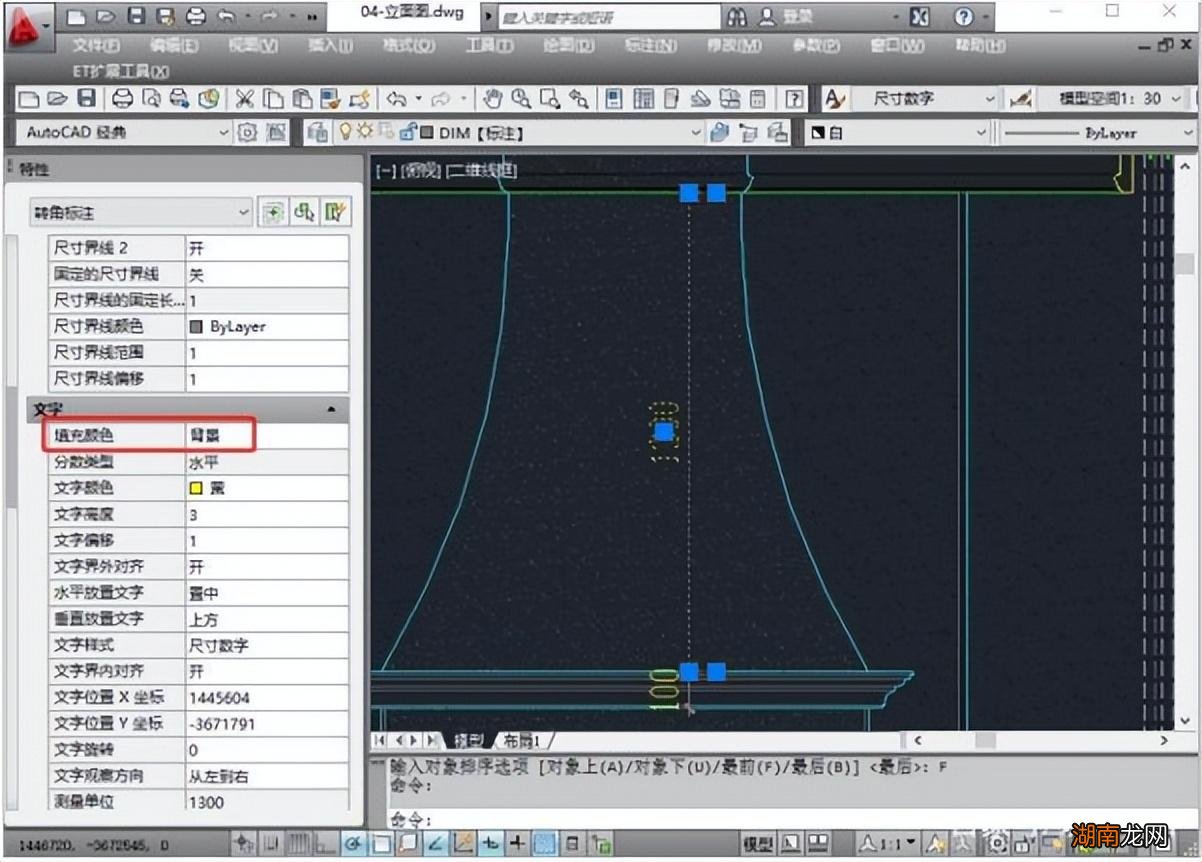

除上述通过标注样式将所有标注文字统一加遮罩外、我们也可以通过特性选项版单独给个别标注添加文字遮罩、如下图所示：
【CAD自带坐标标注方法 cad坐标怎么输入坐标点画图】▲ 选择标注、将特性中的填充颜色修改为“背景”
