继电器（Relay）是指能够将大电流信号转换为小电流信号，或者将小电流信号转换为大电流信号的电器装置。
【继电器的作用和工作原理】通过继电器工作可以让电路实现远距离控制，而且继电器具有开关量稳定、寿命长、可靠性高等优点，广泛应用于各种电气控制和通讯电路。

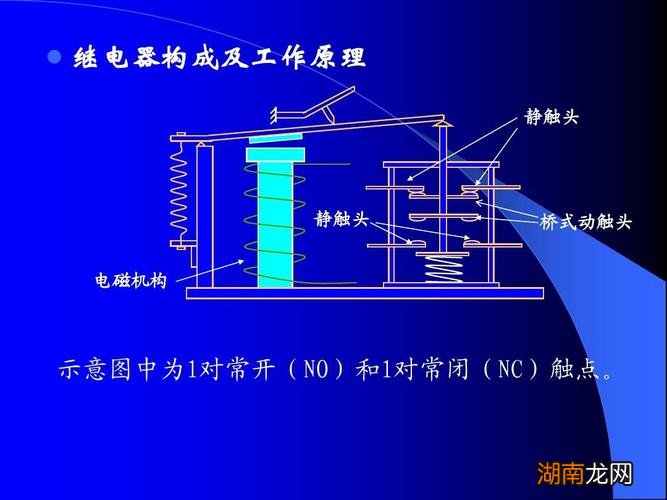

继电器的组成
继电器主要由四个部分组成：电磁系统、触发系统、传动系统和触点系统。
电磁系统：继电器的核心是电磁线圈，它是通过电流激励产生磁?。?使得动铁芯受到作用力，从而使机械部分的运动。电流断开时，回路中的电磁场消失，动铁芯恢复原位。
触发系统：一般情况下，触发系统是由触发电路和电源组成的。当加在继电器的触发电路中的电压达到一定值时，会使得触发系统中的电源成为电气装置整个回路中的一部分，并使得继电器吸合，在吸合状态下，会产生不同种类的输出信号。
传动系统：传动系统主要是由电磁线圈的运动而将电信号转化为机械运动的过程。一般来讲，当电信号产生的磁场作用于铁心后，铁心就会产生位移，更换接点与原有接点之间的联系。
触点系统：触点系统是继电器输出的核心结构之一，主要是由一个或多个接点组成的，并且按照输出种类不同，分为常闭触点和常开触点。一般来讲，长时间处于开启或关闭状态的继电器，触点的电气性能相对较差，短时间使用时，其电气性能就会有所提高。
继电器的工作原理
继电器的工作原理基于电磁学的基本原理，即通过通电的线圈产生磁?。沟锰氖芰υ硕?从而产生输出信号。
继电器工作分为两种情况，一种是吸合，一种是释放。当继电器的控制电流通过线圈时，会产生磁通量，使得铁芯上的磁力增大，并且铁芯受到的吸引力也随之增大，当磁力大到一定时，会将动铁芯吸起，改变触点的接通状态，这就是继电器的吸合状态。
当控制电流断开后，电磁线圈中的磁场消失，铁芯中的磁力消失，动铁芯会弹回到原位置，这时触点就恢复到原状，产生的输出信号也会消除，这就是继电器的释放状态。
继电器的使用场景
继电器是一种既简单又广泛应用的电器装置，其使用更加灵活，也可以被用于各种电气控制和通讯电路。继电器的应用场景主要有以下类别：
电气控制：用于电力系统的电力控制以及各种自动控制设备中的电力控制。
智能家居：用于智能家居系统中的控制、调整和监测等功能。
继电保护：用于电力线路继电保护系统中，通常作为一个主要的保护装置。
通讯电路：用于各种通讯电路中，如电话网络、广播电视等。

继电器的特点
继电器作为一种电器装置，具有以下几个特点：
开关量稳定：在操作时，继电器具有较稳定和精确的开关量，避免了一些误差的产生。
可靠性高：继电器在操作时不会产生机械磨损，具有较长的使用寿命和较高的可靠性。
结构简单：继电器由电磁系统、触发系统、传动系统和触点系统组成，结构简单、制作易用，易于维护。
安全性高：继电器能够将高压电路与低压电路隔离，保证了电器元件的安全性。
总结
继电器作为一种电器装置，可以将大电流信号转换为小电流信号，或者将小电流信号转换为大电流信号，可以帮助电路实现远距离控制，同时具有结构简单、开关量稳定、可靠性高、安全性高等特点。
广泛应用于电气控制、智能家居、继电保护、通讯电路等各种场景。同时，在继电器使用时，我们也需要注意到一些注意事项，以免造成不必要的触点磨损和影响继电器使用寿命。
