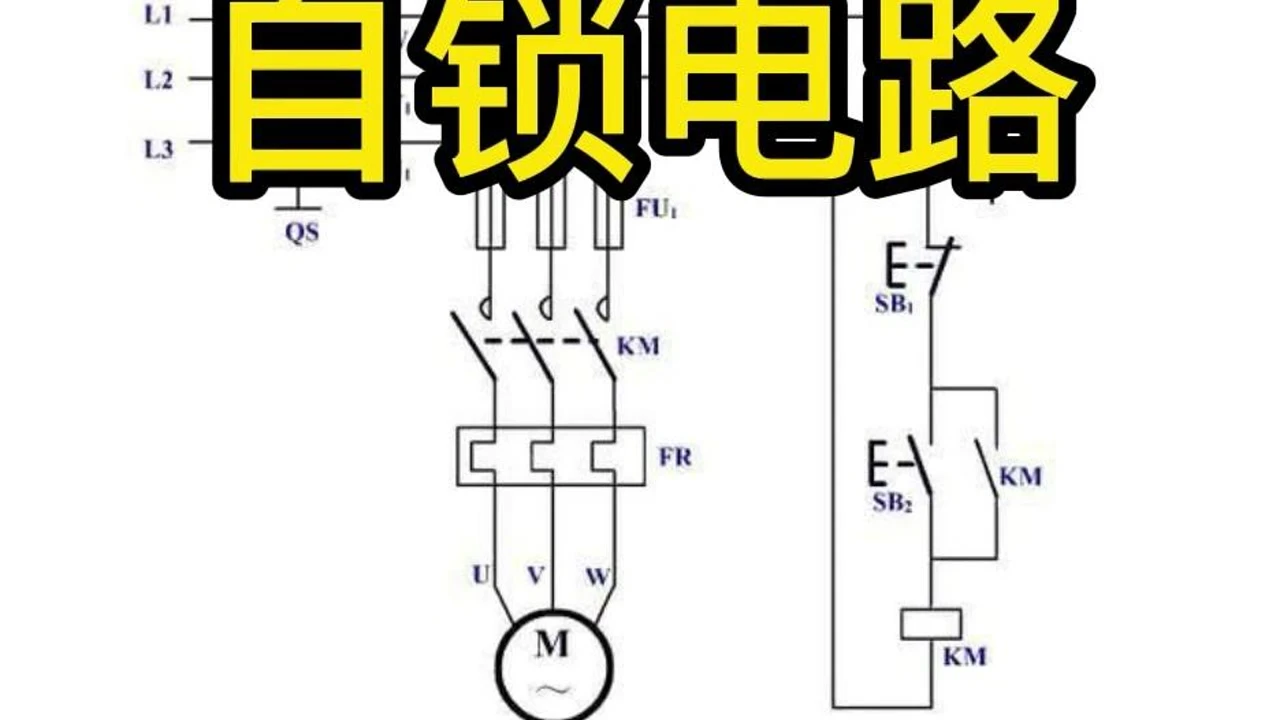

有过载保护的自锁接线，一步步跟着做即可1 ， 实物图加电路图
有过载保护的自锁接线 ， 一步步跟着做即可2交流过流保护电路图，需要的器材
有过载保护的自锁接线 ， 一步步跟着做即可3，把这些器材放到对应的符号位置
有过载保护的自锁接线 ， 一步步跟着做即可4，放好以后就是这个样子
有过载保护的自锁接线，一步步跟着做即可5 ， 断路器的出线接熔断器
文章插图
有过载保护的自锁接线，一步步跟着做即可6，熔断器的出线接交流接触器，然后一直接到接线端子，端子底部接电机
有过载保护的自锁接线交流过流保护电路图，一步步跟着做即可7，主电路的熔断器分两条电源线给控制回路的熔断器
有过载保护的自锁接线，一步步跟着做即可8，接触器线圈接启动按钮的常开点 ， 启动按钮串停止按钮的常闭点
有过载保护的自锁接线，一步步跟着做即可9，启动按钮并交流接触器的常开点实现自锁
这是最后完成的效果，你学会了吗？有疑问底部留言
【带过载保护的接触器自锁接线，10张图一步步接线简单明了】本文到此结束，希望对大家有所帮助！
